Svetlobna zavesa za osebna dvigala in avtomatska vrata

varnostna svetlobna zavesa GRIDSCAN MINI SY-1350-12 ST,N


Slika:
Shema:
Lastnost Vrednost
Napajalna napetost U[V] 10 ... 30 VDC
Mehanska zaščita IP 67
Odzivni čas 70 ms
Število žarkov križni žarki
Število oddajnih/sprejemnih modulov 12
Standardi EN81-20
Dimenzija letev (VxŠxD) v mm 1350 x 12 x 16
Proizvajalec CEDES
Izhod PNP/NPN, 120 mA
Certifikati CE, RoHS, SA, TUV
Aplikacija Za osebna dvigala. Statična (na okvir vrat dvigala) ali dinamična namestitev (na gibajoča vrata)
Razdalja delovanja 0 m - 4 m
Svetloba okolja (v Lux) > 100.000
Zaščitna višina polja 1220 mm
Uporaba Varovanje oseb pri odpiranju/zapiranju vratih tovornega dvigala s spremstvom
Dobava 1-2 tedna po naročilu

Tehnični podatki PDF

Navodila za montažo

CE certifikat

CE certifikat 2



TUV certifikat

TUV certifikat 2

Pribor za zaveso



Lastnosti:

  • izklop žarkov (SB in DB tip)
  • križni žarki
  • certificirana SIL2
  • FSS izvedba izpolnjuje SIL2 brez testiranja
  • neposrednja vgradnja v rob vrat (SB in DB tip)
  • odobrena po TUV
  • za hitrost odpiranja vrat do 1,6m/s
  • vodoodporno ohišje IP67 in velika svetlobna rezerva neobčutljiva na prah, umazanijo in vodo
  • električna sinhronizacija -imuniteta za povečano svetlobo in bliske
  • kratkostična zaščita izhoda PNP/NPN (push pull) ali FSS izhod (opcija po naročilu)
  • ohišje profila 12x16mm

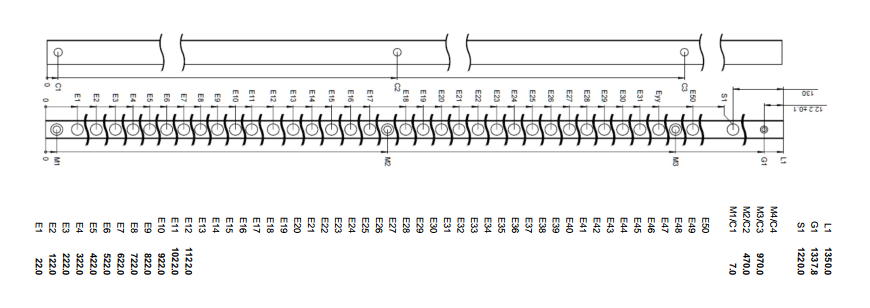

Mere:

  •
  •
  •
  •
